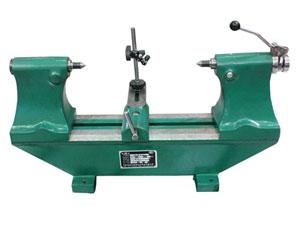

Banco de pruebas de excentricidad

El banco de pruebas de excentricidad se utiliza para inspeccionar el descentramiento circular de las partes con eje y partes en forma de placa. Tiene un diseño único y una apariencia elegante. Además, este producto tiene una alta precisión y es fácil de utilizar.

Ⅰ. Instrumentos de medición

• Comprobador de desviación
• Indicador de cuadrante o comparador de cuadrante
• Indicador de palanca

Ⅱ. Procedimiento de medición

• Gestión del descentramiento radial
  a. Limpie la pieza, en excepción de la que está diseñada con un agujero que hay que instalar en el mandril. Coloque la pieza entre las puntas de los instrumentos de desviación permitiendo que pueda rotar libremente. No permite el juego axial. Después, tense los dos contrapuntos. Cuando quiera desmontar la pieza, sujete la pieza con una mano.
  b. Instale el comparador de cuadrante y haga pasar la barra a través para que sea perpendicular al eje. El cabezal de medición tiene que tocar las partes. Finalmente, asegure la plataforma del comparador de cuadrante.
  c. Escriba los valores de lectura mínimos y máximos. La diferencia entre los valores mínimos y máximos pertenece al valor del error de la desviación radial de la sección I-I.
  d. La medición tiene que llevarse a cabo en las tres secciones axiales. El valor de error de desviación circular de la pieza es el valor máximo que obtenemos de las tres mediciones.
• Medición del descentramiento circular final
  a. Sujete el indicador de palanca en la plataforma del comparador de cuadrante del comprobador de desviación. Después, mueva lentamente la plataforma del comparador de cuadrante para que el cabezal de medición toque la cara frontal que necesita comprobar. Haga la precarga de la posición correcta de la barra de medición de 0.4mm.
  b. Gire la pieza de trabajo y tome nota de los valores de lectura mínimos y máximos. La diferencia entre los valores de lectura mínimos y máximos es el error de descentramiento circular final.
  c. En la cara que ha realizado la prueba, tiene que medir las tres posiciones distribuidas de forma uniforme. El valor máximo probado es el error de descentramiento circular final de la pieza.
