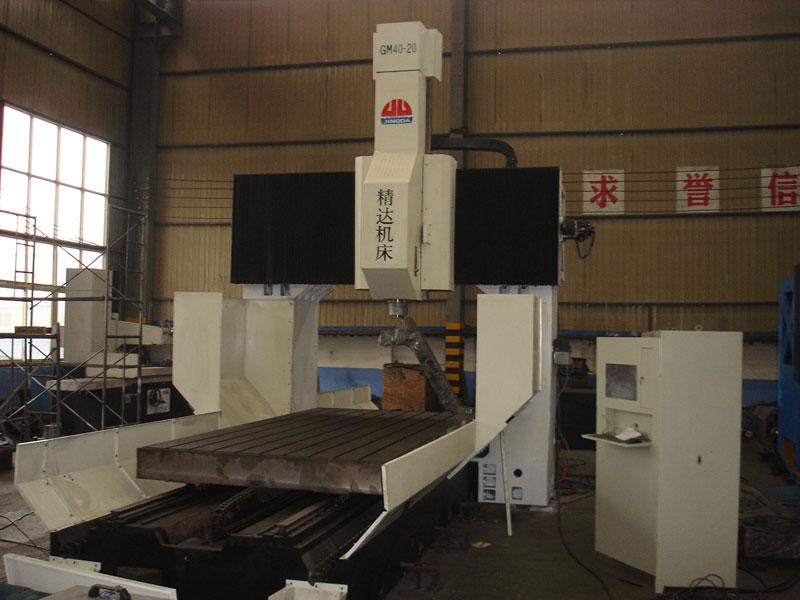

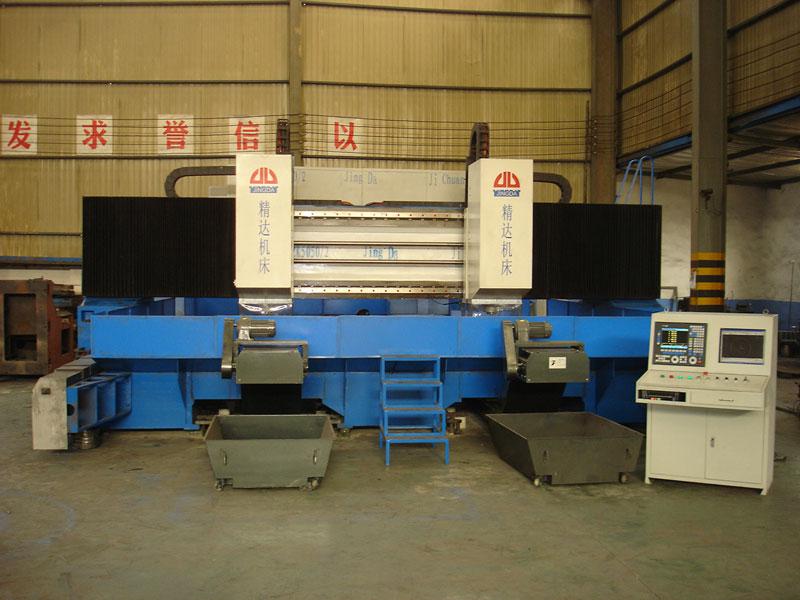

Máquina fresadora y perforadora CNC tipo pórtico

La máquina fresadora y perforadora CNC tipo pórtico se utiliza para perforar o fresar las piezas tipo tubo o placa.

• La máquina fresadora y perforadora incorpora principalmente el cuerpo de la máquina herramienta, la mesa de trabajo, el brazo, el carro deslizante, la cabeza motriz, el sistema de refrigeración, el sistema de salida de viruta, el sistema de control numérico, etc.
• Incorpora el brazo fijo y el cuerpo de la máquina herramienta. La mesa de trabajo es móvil.
• El brazo y el cuerpo de la máquina herramienta son piezas soldadas. La mesa de trabajo está hecha de hierro fundido. Antes del procesamiento, todas estas partes han sido tratadas con un recocido a alta temperatura. Después del semiacabado, se les somete a un segundo recocido. Al final, se lleva a cabo el mecanizado final con el fin de asegurar la precisión de la máquina.
• Esta máquina tiene tres ejes de control numérico. Está fijada con un raíl guía lineal, por donde la mesa de trabajo se mueve longitudinalmente. La viga transversal de tipo pórtico se instala en la raíl guía linear y el carro deslizante se mueve horizontalmente a lo largo del raíl guía. Se monta el dispositivo deslizante sobre el carro deslizante. Por consiguiente, el cabezal de accionamiento, instalado en el raíl guía, se mueve a lo largo del eje Z en el carro deslizante. Los ejes X, Y y Z se accionan gracias el servomotor, junto con el tornillo de bola.
• El cabezal de accionamiento está equipado con un husillo de precisión fabricado por una empresa de Taiwán. Gracias al motor de frecuencia variable, puede conseguir una regulación de velocidad continua de acuerdo con las condiciones reales. Además, el eje principal está hecho con el agujero cónico BT40, a través del cual puede conectarse al taladro y la fresa.
• En ambos lados de la mesa de trabajo están instalados dos dispositivos de salida de viruta espirales que funcionan automáticamente. La máquina incorpora un sistema de refrigeración de agua.
• Nuestra máquina fresadora y perforadora CNC utiliza el sistema FAGOR8035. Este sistema tiene la interfaz RS232 y la pantalla de color de interfaz operativa china. La pantalla facilita la operación.
• Los raíles guía de los ejes X, Y y Z y el tornillo están equipados con una cubierta de protección. El eje X está equipado con una protección de placa de acero
• Para asegurar la fiabilidad de la máquina herramienta, todas las piezas importadas son productos importados de gran calidad. Véase el anexo para los productos importados.
