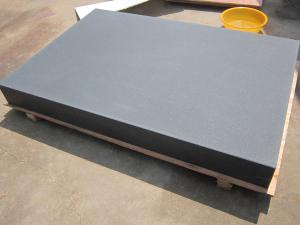

Mármol de verificación de granito y soporte

El mármol de verificación de granito o soporte es una herramienta de medición de alta precisión y está hecho de piedra natural. Se utiliza principalmente para comprobar instrumentos, herramientas de precisión y piezas mecánicas. Su materia prima se extrae de la litosfera, que ha envejecido de forma natural durante un largo período de tiempo. Esto significa que nuestro producto tiene una estabilidad dimensional. No se deforma gracias a la diferencia de temperatura convencional. Si es necesario, podemos procesar nuestro mármol de verificación de granito con ranuras con forma de T, perforaciones, etc.

Requisitos de precisión
La tolerancia de planicidad cumple con la norma GB4987-85:
Grado 000: 1×(1+d/1000)um;
Grado 00: 2×(1+d/1000)um;
Grado 0: 4×(1+d/1000)um;
Grado 1: 8×(1+d/1000)um

Observación: La"d" se refiere a la línea diagonal y la unidad de medición es "mm". Generalmente, la temperatura de medición es de 20±2℃.

Características
1. Debido al envejecimiento natural, el soporte o mármol de verificación de granito tiene una estructura uniforme, una presión interna nula y un bajo coeficiente de expansión lineal. Es difícil de deformar, por lo que tiene una gran precisión.
2. Es muy rígido, duro y resistente a la abrasión. Además, es resistente al polvo, óxido, ácido y cemento. No necesita ninguna capa de aceite. Nuestro producto es fácil de mantener y es muy duradero.
3. Este producto no presenta ninguna rasgadura incluso después de haberlo utilizado durante un largo tiempo. No se limita a la temperatura constante, también puede mantener la precisión de medición bajo condiciones de temperatura normal.
4. Nuestro mármol de verificación de granito o soporte no se magnetiza. Cuando se utiliza para la medición, se mueve suavemente. La humedad no afecta a este producto.

Parámetros
Tamaño(mm) Peso (kgs) Grado de precisión (μm)
000 00 0 1
300 × 200 × 50 17 1.5 3 6 12
300 × 300 × 50 19 1.5 3 6 12
400 × 300 × 70 25 1.5 3 6 12
400 × 400 × 70 48 2 3.5 6.5 13
630 × 400 × 100 76 2 3.5 7 14
630 × 630 × 100 155 2 4 8 16
800 × 500 × 130 156 2 4 8 16
1000 × 630 × 130 284 2.5 4.5 9 18
1000 × 750 × 150 338 2.5 5 9 18
1000 × 1000 × 150 450 2.5 5 10 20
1600 × 1000 × 200 963 3 6 12 24
2000 × 1000 × 200 1200 3.5 6.5 13 26
1600 × 1600 × 300 2312 3.5 6.5 13 26
2000 × 1600 × 300 2890 3.5 7 14 28
2500 × 1600 × 300 3612 4 8 16 32
3000 × 2000 × 500 9030 4.5 9 18 36
4000 × 2000 × 500 12040 5.5 11 22 44
6000 × 2000 × 700 25284 7.5 15 30 60

Nombres relacionados
Placa plana | Plataforma de control de precisión | Instrumentos de configuración de mecanizado
