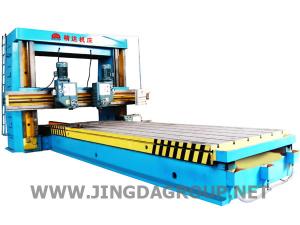

La máquina fresadora y perforadora tipo pórtico utiliza un motor de reluctancia conmutada. El recorrido de la superficie de trabajo puede conseguir la regulación de velocidad continua. El rango ajustable de velocidad permite a este producto realizar todo tipo de acepilladura o fresado. Nuestra máquina puede procesar cualquier material de plano inclinado, vertical u horizontal. También puede procesar cremalleras, ranuras en T, ranura en forma de arco, etc.
Características
1. Tratada con un proceso de endurecimiento VHF avanzado, la máquina fresadora y perforadora de tipo pórtico tiene una vida útil larga.
2. El sistema de alimentación tipo partido de viga transversal o columna hace que el uso sea más adecuado.
3. Gracias al sistema de lubricación de bomba de aceite independiente, el funcionamiento es más fácil.
4. Todas las fundiciones han sido tratadas con tratamientos de envejecimiento natural o por vibración; esto hace que la máquina herramienta sea más estable y duradera. La máquina mantiene su precisión original incluso después de utilizarla durante un largo tiempo.
5. Esta máquina tiene múltiples funciones, un funcionamiento flexible y un amplio rango de aplicaciones. Es un equipo de procesamiento perfecto para el procesamiento o reparación mecánica.
Artículo | Máquina fresadora y perforadora tipo pórtico | ||||||||
Modelo | JD- B2010 |
JD- B2012 |
JD- B2016 |
JD- B2016 |
JD- B2020 |
JD- B2025 |
JD- B2030 |
JD- B2030 |
|
Tamaño máximo de la pieza de trabajo(mm) | 3000× 1000× 1000 |
3000× 1250× 1000 |
4000× 1600× 1200 |
6000× 1600× 1500 |
6000× 2000× 1500 |
6000× 2500× 1500 |
8000× 3000× 1500 |
10000× 3000× 1500 |
|
Ancho del brazo(mm) | 1100 | 1300 | 1650 | 1650 | 2100 | 2600 | 3100 | 3100 | |
Mesa de trabajo | Área (mm) | 3000× 800 |
3000× 1000 |
4000× 1400 |
6000× 1400 |
6000× 1600 |
6000× 2000 |
8000× 2600 |
10000× 2600 |
Número de ranuras en T | 4 | 4 | 6 | 6 | 6 | 8 | 8 | 8 | |
Ancho de ranura en T(mm) | 28 | 28 | 28 | 28 | 36 | 36 | 36 | 36 | |
Espacio entre ranuras en T(mm) | 200 | 250 | 230 | 230 | 280 | 250 | 330 | 330 | |
Cantidad de alimentación de el portacuchillo de la viga transversal (mm) | Horizontal | 0.2-20 | |||||||
Vertical | 0.15-7.5 | ||||||||
Cantidad de alimentación de la caja de herramientas lateral (mm) | Vertical | 0.2-11.5 | |||||||
Velocidad de movimiento de la caja de herramientas lateral (mm/min) | 0.2-12 | ||||||||
Corte transversal máximo del mango de la herramienta (mm2) | 40×40 | 60×60 | |||||||
Velocidad de elevación de la viga transversal (mm/min) | 570 | |
|||||||
Flujo de la bomba de aceite de lubricación (l/min) | 6 | 10 | |||||||
Tamaño máximo de la máquina herramienta | Longitud | 7100 | 7110 | 8700 | 14000 | 14300 | 14300 | 18900 | 22900 |
Ancho | 2740 | 3210 | 3800 | 3700 | 4800 | 5000 | 6000 | 6000 | |
Altura | 2570 | 2615 | 2900 | 3200 | 3400 | 3700 | 4050 | 4050 |
