Bloque en V magnético

Inicio » Productos » Bloque en V » Bloque en V magnético

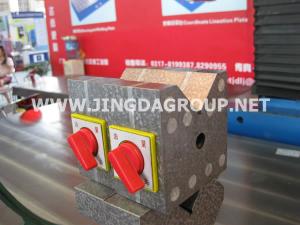

El bloque en V magnético es fácil de utilizar. La parte con la ranura en forma de V y la parte inferior son magnéticas. Es adecuado para el control durante el procesamiento de productos cilíndricos. Puede verificar la verticalidad, concentricidad, etc. Este producto está disponible en los siguientes tamaños: 60×60×60mm, 100×60×100mm y 150×60×120mm. La fuerza magnética de trabajo es de 20 kg×2, 25kg×2 y 30kg×2.

A	B	H	E	Fuerza magnética (Kg)
60	60	60	30	40
100	60	100	60	50
150	60	120	90	60

Parámetros

Tamaño(mm)	Planicidad de la superficie de trabajo			Paralelismo entre la ranura en forma de V y la superficie inferior			Paralelismo entre la ranura en forma de V y la superficie lateral			Grado de simetría entre la ranura en forma de V y las dos superficies laterales			Verticalidad entre la ranura en forma de V y la cara del extremo
	Grado de precisión(μm)
	0	1	2	0	1	2	0	1	2	0	1	2	0	1	2
80×60×75	1.5	2	3	205	6	12	3	6	12	6	12	22	6	6	12
100×60×80	1.5	3	5	4	8	15	4	8	15	8	16	30	8	8	15
150×50×125		4	6		10	20		10	20		20	40
