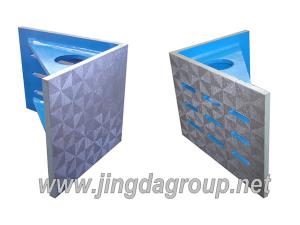

Escuadra de fijación de hierro fundido

Aplicaciones: La escuadra de fijación de hierro fundido se utiliza para el control de las piezas y para la sujeción durante el procesamiento de mecanizado. Además, se utiliza para verificar la verticalidad de la pieza de trabajo.

Aspectos a tener en cuenta
1. Esta escuadra de fijación no puede utilizarse o colocarse en ambientes húmedos, corrosivos o de temperaturas extremas.
2. Antes de utilizarla, tiene que instalar y limpiar primero el producto y después limpiar la superficie de trabajo. No utilice el producto hasta que esté seguro de que no tiene ningún problema.

Escuadra de fijación con agujeros
Parámetros
Tipo (mm) Perpendicularidad entre la superficie de medición adyacente Planicidad y rectitud de la superficie de medición Planicidad y rectitud de la superficie de datos
Grado de precisión (μm)
1 2 3 1 2 3 1 2 3
200 × 200 8 16 30 4 8 16 6 12 24
300 × 200 10 20 40 5 10 20 8 16 30
300 × 300 10 20 40 5 10 20 8 16 30
400 × 300 12 24 45 6 12 24 10 20 40
400 × 400 12 24 45 6 12 24 10 20 40
500 × 400
28 50
14 28
24 48
500 × 500
28 50
14 28
24 48
800 × 600
35 60
18 35
28 55

Nota: Personalizamos el producto con un tamaño especial.

Nombres relacionados
Hierro angular perforado | Soporte de sujeción | Herramientas de montaje
